draw.io：免费流程图绘制工具，网络图思维图一站画

软件名称：draw.io

适用平台：Windows、macOS、Linux

版本号：v31.5.3

最近更新：2026 年 9 月 26 日

draw.io 软件介绍

draw.io 是一款完全开源、跨平台的桌面流程图绘制工具，基于 Electron 打造，把广受欢迎的 draw.io 在线编辑器原汁原味搬到了本地。软件可用来画流程图、UML、网络拓扑、ER 图、组织结构、思维导图等几乎所有类型的图形图表，形状库覆盖各行业场景，输出格式支持 PNG、JPG、SVG、PDF、XML 等十余种，完全免费、无需注册登录，文件默认保存在本机。

本次 v31.5.3 主要解决了上一版遗留的网络驱动器读写问题，并把内核同步到 draw.io 31.5.3。

本次 v31.5.3 更新内容：

• 修复映射网络驱动器：31.5.2 打开或保存网络映射盘上的图表时会误报「path not authorised」，本版已恢复正常的读写能力；需要注意，此前用 31.5.2 或更早版本打开过的文件，需在更新后重新打开一次。
• 工具提示插件恢复：在设置中启用已退役的 Tooltips 插件后，带提示的形状会重新画出提示图标，不再出现插件加载失败。
• 命令行导出更严谨：对「没有任何内容可绘制」的 Mermaid 输入（例如无法识别的语句），导出会以退出码 1 明确报错「Nothing to draw」，不再默默生成空的 PDF / XML 文件。
• 许可标识统一：随 31.5.2 的许可变更，Linux 的 deb 与 rpm 安装包统一标注为 GPL-3.0-only。
• 内核同步至 31.5.3：曲线连接线在把路径点改为直线后仍保持曲线；格式面板新增「正交端点（Orthogonal Ends）」选项；PlantUML 时序图改用时序连接线样式；形状搜索现在能匹配名称含多个单词的形状标签。

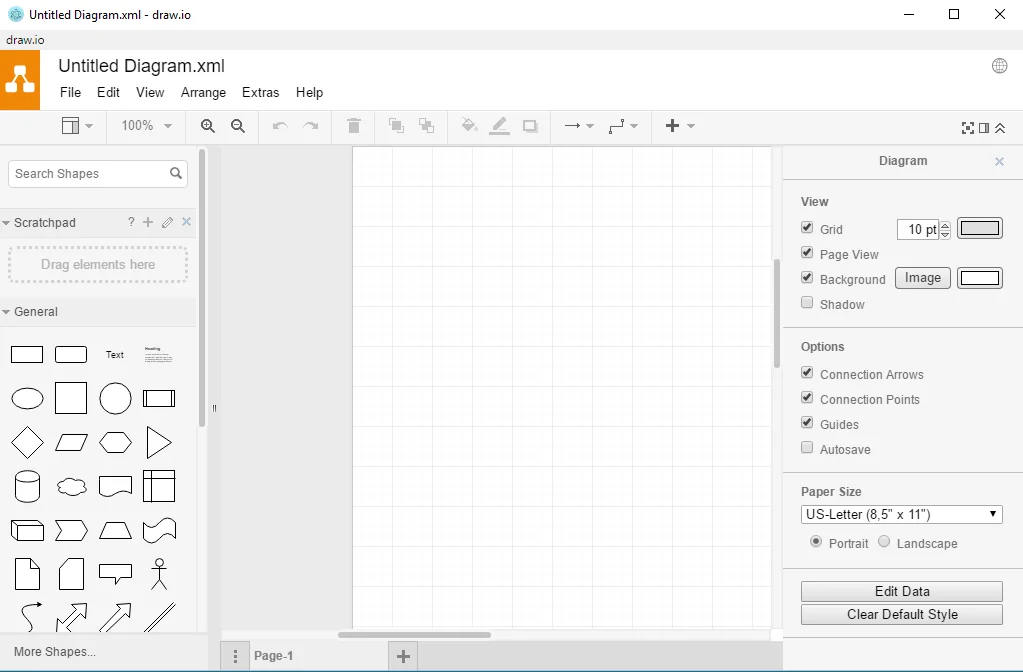

draw.io 界面预览

draw.io 主要功能

• 本地离线优先：完全在本地运行，文件默认保存到本机（macOS 为 `~/Library/Application Support/draw.io`，Windows 为 `AppData\Roaming\draw.io\`），不联网也能绘图。
• 海量形状库：左侧集成数十类近千种形状（流程图、UML、网络、BPMN、AWS、Azure、ArchiMate 等），可搜索、可导入自定义形状库。
• 多格式导入导出：可导入 Visio、Lucidchart、Gliffy、CSV 等格式；可导出 PNG、JPG、SVG、PDF、HTML、XML、URL 等十余种格式。
• 实时多人协作：通过共享链接即可协同编辑，光标实时可见，企业级协作功能不再收费。
• 可深度定制：支持自定义形状库、模板库、主题、字体与样式，并可通过插件机制扩展元数据、布局与连接线样式。
• 命令行与自动化：提供 `--export`、`--normalize`、`--timeout` 等选项，适合把批量图表导出接进 CI 或脚本流水线。
• 完全免费开源：无需账号、无广告、无追踪，可商用、可自部署。

draw.io 下载方式

夸克网盘下载：https://pan.quark.cn/s/8675b837990f

链接为该软件的版本合集目录，内含历史版本，按需选择即可。

版权说明：本文介绍的软件为开源项目（GPL-3.0 协议），版权归原作者所有。本文仅供学习交流使用，请勿用于商业用途。

标签：流程图、办公效率、跨平台
